MANUAL ANTENA WALMAR 1410

MANUAL DE INSTRUCCIONES ANTENA WALMAR 1410.

Hola a todos: les comparto el manual de instrucciones de armado y ajuste de la antena WALMAR Mod. 1410 para 26.5 a 30 Mhz. Son imágenes que las pueden imprimir.

Yo la tengo y la armé siguiendo este manual y la verdad funciona muy pero muy bien, ya me ha dado mucha satisfacciones haciendo DX en la banda de 10 metros.

Espero les sea de utilidad, 73.

Propagacion en la Banda de 6 metros (50Mhz)

 Propagación en la Banda de 6 Metros (50 MHz)

Modos, Características y Condiciones.

La banda de 6 metros, conocida como la "banda mágica" entre los radioaficionados, se encuentra en el rango de frecuencias de 50 a 54 MHz y ofrece un comportamiento único de propagación que combina características tanto de las bandas de HF como de VHF. Esta banda es especialmente atractiva debido a su versatilidad y a las diversas condiciones de propagación que pueden experimentarse en diferentes épocas del año.

Modos de Propagación en la Banda de 6 Metros.

1. Propagación por Esparción Troposférica (Troposcatter):

   Este modo permite comunicaciones a distancias moderadas, generalmente entre 300 y 800 km, al aprovechar la dispersión de señales en la troposfera. Es un modo confiable pero con señales débiles, ideal para comunicación local y regional.

2. Esparción Meteorítica (Meteor Scatter):

   En este modo, las señales rebotan en las partículas ionizadas dejadas por meteoros al entrar en la atmósfera. Este fenómeno permite contactos de hasta 2,000 km durante breves momentos. Es especialmente útil durante lluvias de meteoros como las Perseidas o las Gemínidas.

3. Propagación Esporádica-E (Es):

   Uno de los modos más fascinantes, ocurre cuando nubes ionizadas en la capa E de la ionosfera reflejan señales. Este fenómeno puede proporcionar contactos a distancias de 1,000 a 2,500 km e incluso más. Es más frecuente durante los meses de verano y finales de primavera.

4. Propagación F2:

   Este modo, típico de las bandas de HF, ocurre cuando la capa F2 de la ionosfera refleja señales. Es más común durante los picos del ciclo solar, permitiendo contactos intercontinentales.

5. Aurora:

   En latitudes altas, las señales pueden reflejarse en las cortinas ionizadas generadas por las auroras boreales o australes. Este modo produce señales distorsionadas y es útil para distancias de hasta 2,000 km.

6. Propagación Transecuatorial (TEP):

   Este fenómeno permite contactos entre regiones ecuatoriales y subtropicales debido a irregularidades en la ionización de la ionosfera. Es más común durante el día y cerca del equinoccio.

Características Técnicas de la Banda.

La banda de 6 metros combina propiedades de propagación terrestre y espacial, lo que la hace adecuada tanto para comunicaciones locales como para DX (larga distancia). La frecuencia relativamente baja dentro del espectro VHF permite un mejor alcance en comparación con bandas superiores, pero también es más susceptible a interferencias atmosféricas.

Los modos operativos más comunes incluyen SSB, CW y FT8, siendo este último especialmente popular debido a su capacidad para decodificar señales débiles. Las antenas para esta banda suelen ser compactas, como yagis o dipolos, lo que facilita su instalación.

Condiciones de Propagación.

Las condiciones en esta banda son altamente variables y dependen del ciclo solar, la estación del año y fenómenos atmosféricos. En períodos de alta actividad solar, la propagación F2 domina, mientras que en verano se observa un aumento significativo en la propagación esporádica-E. La actividad meteorítica y auroral también juega un papel importante en ciertas épocas.

Conclusión:

La banda de 6 metros ofrece una experiencia única para los radioaficionados debido a su diversidad en modos y condiciones de propagación. Su versatilidad y características técnicas hacen de esta banda un espacio ideal para explorar tanto comunicaciones locales como contactos internacionales, consolidando su apodo como la "banda mágica".

Articulo generado por IA. (Monica)

La Banda de 6 metros.

 La Banda de 6 Metros (50 MHz), ANTENAS.

Antenas y Características de Propagación.

La banda de 6 metros, conocida también como la "banda mágica", se encuentra en la frecuencia de 50 MHz dentro del espectro de radioaficionados. Su apodo proviene de sus propiedades únicas de propagación, que permiten una combinación de características propias tanto de las bandas de HF como de las de VHF. Esta banda ofrece oportunidades para comunicaciones locales y de larga distancia, dependiendo de las condiciones y fenómenos propagativos.

Características de Propagación en la Banda de 6 Metros.

La propagación en 6 metros es especialmente interesante debido a la variedad de modos que pueden activarse:

1. Propagación Esparádica-E (Es): Este fenómeno ocurre principalmente durante los meses de verano y permite enlaces a cientos o incluso miles de kilómetros con señales fuertes y estables. Es causado por nubes ionizadas en la capa E de la ionosfera.

   2. Propagación Troposférica: En condiciones normales, la banda de 6 metros permite comunicaciones locales o regionales a través de propagación directa o troposférica, con un alcance típico de hasta 200 km.

3. Propagación F2: Durante periodos de alta actividad solar, la capa F2 puede reflejar señales en 50 MHz, permitiendo contactos intercontinentales.

4. Auroras y Meteor Scatter: Las auroras boreales y australes pueden reflejar señales en esta banda, aunque con distorsión. Además, el rebote en rastros de meteoros permite comunicaciones a distancias moderadas.

5. Efectos Espejo por Tormentas: En ocasiones, las tormentas eléctricas pueden actuar como reflectores, facilitando comunicaciones inusuales.

Antenas para la Banda de 6 Metros.

La elección de antena es crucial para aprovechar al máximo las características únicas de esta banda. A continuación, se describen algunas opciones comunes:

1. Antenas Yagi: Son una opción popular debido a su ganancia direccional y capacidad para enfocar la señal hacia áreas específicas. Una Yagi de 3 a 5 elementos es ideal para estaciones base y permite trabajar tanto propagación local como DX.

2. Dipolos Horizontales o Verticales: Los dipolos son simples y efectivos. Un dipolo horizontal es útil para enlaces DX, mientras que un dipolo vertical es más adecuado para comunicaciones locales.

3. Antenas Cuádruples (Quad): Estas antenas ofrecen buen rendimiento y ganancia similar a las Yagi, pero con un diseño más compacto.

4. Antenas Verticales Multibanda: Para quienes buscan versatilidad, las verticales multibanda permiten operar en varias frecuencias, incluyendo 50 MHz. Son prácticas para estaciones con limitaciones de espacio.

5. Antenas Portátiles: Para operaciones en campo, antenas como las J-pole o loops magnéticos son opciones ligeras y fáciles de transportar.



Consideraciones Finales.

La banda de 6 metros combina el desafío técnico con la emoción de la experimentación. Las condiciones de propagación pueden ser impredecibles, pero con una antena adecuada y un conocimiento básico sobre los fenómenos propagativos, es posible disfrutar de contactos locales y DX en esta fascinante banda. Por ello, tanto los radioaficionados novatos como los experimentados encuentran en los 50 MHz una oportunidad única para explorar el mundo de las comunicaciones por radio.

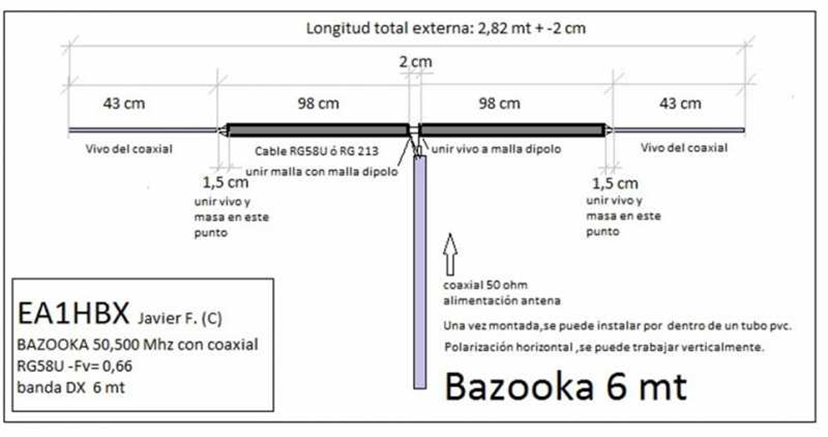

ANTENAS:

Obs: La información de las antenas corresponden a IW0RGN y EA1HBX.

Espero puedan experimentar y compartir datos y experiencias, 73.

ANTENA J

 ANTENA “J” Consideraciones Generales Diseño y construcción

Las antenas J, también conocidas como antenas J-pole, son un tipo de antena omnidireccional ampliamente utilizadas en aplicaciones de radiofrecuencia, especialmente en el ámbito de la radioafición, comunicaciones VHF (Very High Frequency) y UHF (Ultra High Frequency). Estas antenas son populares debido a su diseño simple, su eficiencia y su capacidad para operar sin un plano de tierra. A continuación, exploraremos en detalle los aspectos técnicos de las antenas J, su funcionamiento, diseño y aplicaciones.

Historia y Principio de Funcionamiento.

La antena J deriva de la antena Zeppelin, utilizada originalmente en dirigibles durante la Primera Guerra Mundial. Su diseño básico consiste en un tramo de línea de transmisión de media onda (λ/2) alimentada por un stub de un cuarto de onda (λ/4). Este stub actúa como un transformador de impedancia para adaptar la alimentación de la antena a la impedancia característica del transmisor o receptor, generalmente 50 ohmios.

El principio de funcionamiento de la antena J se basa en la resonancia. La sección de media onda radia energía electromagnética al espacio, mientras que el stub de un cuarto de onda no radia significativamente, funcionando más bien como un elemento de adaptación.

Diseño y Construcción

El diseño típico de una antena J incluye tres partes principales:

1. El Radiador Principal (A): Una sección recta de media longitud de onda (λ/2) que se encarga de la radiación principal. Este elemento es el responsable de emitir las ondas electromagnéticas.

2. El Stub (B): Una sección de un cuarto de onda (λ/4) conectada en paralelo al radiador principal. Este stub está compuesto por dos conductores paralelos: uno conectado directamente al radiador principal y otro conectado a tierra o al extremo inferior del stub. Su función es adaptar la impedancia del sistema.

3. El Punto de Alimentación (C): La antena se alimenta en algún punto del stub, generalmente cerca del extremo inferior. Este punto se selecciona cuidadosamente para igualar la impedancia del transmisor o receptor, lo que minimiza las pérdidas por desadaptación.

4. El Punto de Alimentación (C): Variando esta distancia se obtienen las distintas impedancias, este calculo es para 50 ohms.

Cálculo de Dimensiones

Para diseñar una antena J para una frecuencia específica, es necesario calcular las longitudes físicas del radiador y del stub. Estas longitudes dependen de la frecuencia deseada y se determinan mediante las siguientes fórmulas, que se corresponden con el grafico.

  =      A=21502/f(Mhz)

(        B= 7132/f(Mhz)

(        C=  671/f(Mhz)

(        D= 640/f(Mhz)

Todos los resultados quedan expresados en Centímetros (cm).






La antena de las figuras 3 y 4 le he construido con cable de 300 Ohms y obtuve resultados muy satisfactorios utilizándola con un Handy Yaesu FT23r.

 Ventajas y Desventajas

Ventajas:

1. Simplicidad: Su diseño no requiere componentes complejos ni planos de tierra.

2. Eficiencia: Ofrecen una alta ganancia para su tamaño compacto.

3. Omnidireccionalidad: Proporcionan un patrón de radiación uniforme en el plano horizontal.

4. Adaptabilidad: Pueden ajustarse fácilmente para diferentes frecuencias.

Desventajas:

1. Dimensiones: Para frecuencias bajas, las antenas J pueden volverse físicamente largas.

2. Sensibilidad a Interferencias: Su comportamiento puede verse afectado por objetos cercanos o estructuras metálicas.

3. Dificultad en el Ajuste: Si no se ajustan correctamente, pueden presentar una alta relación de onda estacionaria (SWR), lo que reduce su eficiencia.

 Aplicaciones

 Las antenas J son ampliamente utilizadas en diversas áreas debido a sus características técnicas:

 1. Radioaficionados: Son muy populares entre los operadores de radioafición debido a su facilidad de construcción y buen desempeño en bandas VHF y UHF.

2. Comunicaciones Marinas: Utilizadas en sistemas de comunicación marina gracias a su resistencia a condiciones ambientales adversas.

3. Repetidores: Se emplean en estaciones repetidoras por su capacidad para operar sin necesidad de un plano de tierra.

4. Sistemas Portátiles: Debido a su diseño compacto, son ideales para aplicaciones móviles o portátiles.

Construcción Casera

La construcción casera de una antena J es un proyecto común entre los entusiastas de la radiofrecuencia. Los materiales más utilizados son tubos o varillas de cobre debido a su alta conductividad eléctrica. El proceso básico incluye:

1. Cortar los segmentos necesarios para el radiador y el stub según las dimensiones calculadas.

2. Soldar los segmentos para formar el diseño característico en forma de "J".

3. Instalar un conector coaxial en el punto de alimentación.

4. Ajustar el punto de alimentación para minimizar la relación SWR.

Consideraciones Técnicas

Para maximizar el rendimiento de una antena J, es fundamental tener en cuenta las siguientes consideraciones:

1. Altura de Instalación: La antena debe instalarse lo más alto posible para evitar obstrucciones que puedan interferir con la señal.

2. Aislamiento: Es importante utilizar aisladores adecuados para evitar pérdidas por contacto con estructuras metálicas.

3. Medición del SWR: Utilizar un medidor SWR para ajustar la antena y garantizar una buena adaptación de impedancia.

Conclusión

La antena J es una solución versátil y eficiente para una amplia variedad de aplicaciones en radiofrecuencia. Su diseño simple, combinado con su buen desempeño técnico, la convierte en una opción ideal tanto para principiantes como para usuarios avanzados. Ya sea para proyectos caseros o aplicaciones profesionales, las antenas J siguen siendo una herramienta confiable y popular en el mundo de las telecomunicaciones.

  Información extraída de:

https://cx1ddr.myqnapcloud.com/j-pole/j-pole-cal.htm

http://www.museoseat.com/ea3ahl.com/antenes/j%202%20m/j%202%20m.htm

Mejorar Recepción de Handy Baofeng con antena externa.

Como Mejorar la Recepcion de Handy Baofeng con antena externa.

Filtro Para Handy Baofeng

Navegando por la Web buscando información acerca de como mejorar la recepción de mi Handy Baofeng UV-5R, y luego de mucho buscar, me topé con el Video en Youtube de Andres Avalos, en el que explica muy claramente como pudo lograr ese cometido.

Puse manos a la obra y debo decir que luego de terminar el circuito que indica en el video, los resultados fueron sorprendentes, mi Handy que hasta ese momento se ponía “sordo” al colocarle una antena externa, volvía a escuchar.

A continuación les dejo un articulo al respecto con consideraciones que las obtuve con la colaboración de IA.

 Consideraciones generales respecto de un filtro o FM-Trap para Handy

(GPT-4o)

                        Un filtro para bloquear las emisoras comerciales en el rango de 88 a 108 MHz es una herramienta muy útil para mejorar la recepción de un handy (radio portátil). Este tipo de filtros se utiliza principalmente para eliminar interferencias provenientes de las estaciones de radio FM comerciales, que operan dentro de este rango de frecuencias. A continuación, te explico qué es este filtro, cómo funciona y por qué es importante.

¿Qué es un filtro para bloquear emisoras comerciales?

Un filtro es un dispositivo electrónico diseñado para permitir el paso de ciertas frecuencias y bloquear otras. En este caso, el filtro está específicamente diseñado para bloquear el rango de frecuencias de 88 a 108 MHz, que corresponde a las transmisiones de radio FM comerciales. Al bloquear estas frecuencias, el handy puede enfocarse en captar señales de otras bandas, como las utilizadas por radioaficionados o servicios de emergencia, mejorando así su rendimiento.

¿Cómo funciona este filtro?

El funcionamiento de este filtro se basa en principios de electrónica y física. Los filtros suelen estar compuestos por componentes como inductores, capacitores y resistores, que trabajan juntos para crear una respuesta específica a las señales entrantes. En el caso del filtro para bloquear emisiones comerciales, se utiliza un diseño llamado "filtro pasa banda" o "filtro rechaza banda".

“Filtro rechaza banda”: Este tipo de filtro está diseñado para atenuar (reducir) las señales dentro del rango de frecuencias específicas (88 a 108 MHz) mientras permite el paso de señales fuera de ese rango. Esto se logra ajustando los valores de los componentes electrónicos para que resuenen y absorban las señales no deseadas en ese intervalo.

Cuando una señal entra al filtro, las frecuencias dentro del rango bloqueado son eliminadas o significativamente reducidas antes de llegar al receptor del handy. Esto significa que las señales FM comerciales no interfieren con la recepción de otras señales importantes.

¿Por qué es importante usar este filtro?

Los handys suelen operar en bandas distintas a las utilizadas por las emisoras comerciales de FM. Sin embargo, debido a la potencia con la que transmiten estas estaciones y la proximidad a sus frecuencias, es común que generen interferencias. Estas interferencias pueden manifestarse como ruido, dificultad para captar señales débiles o incluso saturación del receptor del handy.

Al instalar un filtro para bloquear el rango de 88 a 108 MHz, se logra lo siguiente:

1. **Mejor recepción**: El handy puede captar señales más débiles sin ser afectado por el ruido generado por las estaciones comerciales.

2. **Mayor selectividad**: El receptor se vuelve más eficiente al enfocarse únicamente en las bandas que realmente necesita.

3. **Reducción de saturación**: Se evita que las señales fuertes de FM interfieran con el funcionamiento del receptor.

 Argumentaciones técnicas

Desde una perspectiva técnica, los filtros funcionan basándose en propiedades como la impedancia y la resonancia. En un filtro rechaza banda, los componentes se diseñan para que la impedancia sea máxima en el rango bloqueado (88-108 MHz), lo que evita que esas señales sean transmitidas al receptor. Fuera de ese rango, la impedancia es baja, permitiendo el paso de las demás frecuencias.

Además, estos filtros suelen tener una característica conocida como "pendiente", que define la rapidez con la que se atenúan las frecuencias fuera del rango deseado. Un diseño bien ajustado garantiza que las frecuencias cercanas al rango bloqueado no sean afectadas y puedan pasar sin problemas.

Consideraciones finales

Si estás considerando instalar un filtro en tu handy, es importante asegurarte de que sea compatible con tu equipo y esté diseñado específicamente para el rango de 88 a 108 MHz. También debes tener en cuenta la calidad del filtro, ya que un diseño pobre podría afectar negativamente la recepción en otras bandas.

En resumen, un filtro para bloquear las emisoras comerciales FM es una solución técnica eficiente y sencilla para mejorar la experiencia con tu handy. Con este dispositivo, podrás disfrutar de una recepción más clara y sin interferencias, optimizando el uso de tu equipo en actividades como radioafición o comunicación en situaciones críticas.

Circuitos: Este corresponde al video de Andres Avalos.

                        La información del video fue extraída de: https://www.youtube.com/watch?v=2ia-6SOFf3U&t=233s

Espero les sirva y puedan experimentar!!! 73.

 Conceptos básicos de Choque o Choke de RF.

Imagen descargada de: https://www.ure.es/foros/tecnico/choque-rf/

 En radioafición, un choque de RF (radiofrecuencia) o choke de RF es un dispositivo que se utiliza para bloquear o filtrar señales de RF, especialmente las que viajan por el cable coaxial hacia o desde una antena. Estos chokes pueden ser de diferentes tipos, como bobinas de cable coaxial, perlas de ferrita o toroides de ferrita, y se utilizan para reducir el ruido de RF en el cuarto de radio y proteger los equipos electrónicos.

Conceptos básicos:

·         Función principal:

Los chokes de RF funcionan como inductores, presentando una alta impedancia a las señales de RF a ciertas frecuencias, lo que ayuda a bloquear o reducir el flujo de estas señales.

·         Materiales:

Los chokes de RF a menudo utilizan materiales como ferrita, que tienen una alta permeabilidad magnética, lo que aumenta la capacidad de la bobina para bloquear señales de RF.

·         Tipos:

o    Bobinas de cable coaxial: Se enrolla el cable coaxial sobre un núcleo o tubo, creando una bobina que bloquea la corriente de RF.

o    Perlas de ferrita: Se deslizan perlas de ferrita sobre el cable coaxial, formando un choque de RF.

o    Toroides de ferrita: Se enrolla el cable coaxial alrededor de un núcleo toroidal de ferrita, creando un choque más efectivo.

·         Uso:

Los chokes de RF se utilizan en radioafición para:

o    Reducir el ruido de RF en el cuarto de radio.

o    Proteger los equipos electrónicos de las corrientes de RF.

o    Prevenir que las señales de RF regresen por el cable coaxial desde la antena hacia el radio.

o    Mejorar la eficiencia de la antena y reducir la interferencia.

Ventajas:

• Reducción de ruido: Los chokes de RF ayudan a eliminar o reducir el ruido de RF que puede interferir con las señales de radio.
• Protección de equipos: Evitan que las corrientes de RF dañen los equipos electrónicos.
• Mejora de la eficiencia de la antena: Al bloquear las corrientes de RF no deseadas, los chokes de RF ayudan a mejorar la eficiencia de la antena.

Desafíos:

·         Perdidas de potencia:

Si el choque no es adecuado para la frecuencia y potencia de operación, puede causar pérdidas de potencia en la línea de transmisión.

·         Tamaño y peso:

Algunos chokes de RF, especialmente los que utilizan toroides grandes, pueden ser voluminosos y pesados.

En resumen, los chokes de RF son componentes importantes en radioafición que ayudan a proteger los equipos, mejorar la eficiencia de la antena y reducir el ruido de RF.

Visión general creada por IA
